Ako pripojiť 3-fázový elektromer: Sprievodca krok za krokom
Trojfázové elektromery sú kľúčové pre presné meranie energie v komerčnom a priemyselnom prostredí.
Proces inštalácie zahŕňa výber správneho miesta, inštaláciu prúdových transformátorov (CT) a potenciálnych transformátorov (PT), pripojenie merača energie a overenie pripojení.
Správna veľkosť a výber CT a záťažových odporov sú nevyhnutné pre presné merania prúdu.
Kalibrácia aktuálneho odčítania a monitorovanie spotreby energie sú dôležitými krokmi pre efektívny energetický manažment.
Pred vykonaním akejkoľvek inštalácie alebo úpravy merača sa odporúča konzultovať s dodávateľom elektriny a licencovaným elektrikárom.
Pochopenie zapojenia trojfázového merača
Vo veľkých miestach, ako sú spoločnosti a továrne, je používanie trojfázových elektromerov kľúčové. Pomáhajú merať, koľko elektrickej energie sa spotrebuje. Tieto systémy majú tri fázy (A, B a C) plus neutrálnu časť. Vďaka správnym pripojeniam môžu podniky pozorne sledovať spotrebu energie.
Význam pripojení trojfázového merača
Trojfázové pripojenie merača je nevyhnutné vo veľkých prostrediach na správne meranie energie. Poskytujú široký pohľad na to, ako sa využíva energia, a pomáhajú tak podnikom znižovať náklady. Správnym nastavením meračov dokážu zistiť, kde spotrebujú príliš veľa energie.
Kľúčové komponenty trojfázových pripojení meračov
Dôležitými súčasťami sú trojfázový elektromer, CT, PT a merací panel. Merač energie podrobne sleduje spotrebu energie. CT a PT znižujú vysoký prúd a napätie na bezpečnú úroveň. Merací panel udržuje všetko bezpečne a pripojené.

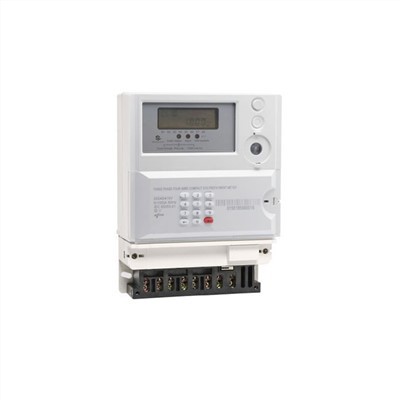

ako pripojiť 3-fázový elektromer
Krok 1: Výber vhodného miesta
Ak chcete nastaviť trojfázový elektromer, vyberte najprv správne miesto. Pre ľahký prístup by mal byť blízko hlavného zdroja napájania. Uchovávajte ho tiež vo vnútri, aby ste ho ochránili pred poveternostnými vplyvmi a zachovali jeho presnosť.
Krok 2: Inštalácia prúdových transformátorov (CT)
Ďalej musíte na každú fázu umiestniť prúdové transformátory (CT). Uistite sa, že tieto CT sú dokonale zarovnané s vodičmi a sú pevne spojené. Toto je kľúčom k tomu, aby merač správne meral prúd.
Krok 3: Inštalácia potenciálových transformátorov (PT)
Potom pripojíte potenciálne transformátory (PT) ku každej fáze, pričom dbajte na správnu polaritu. Je tiež dôležité dobre uzemniť PT. Tým sa zabráni poškodeniu v dôsledku prepätia a podporuje sa presné odčítanie napätia.
Krok 4: Pripojenie merača energie
Namontujte trojfázový elektromer bezpečne do panelu. Pripojte CT a PT ku svorkám glukomera podľa návodu. Uistite sa, že všetky vodiče sú správne pripojené a pevne utiahnuté.
Krok 5: Overenie pripojení a vykonanie testovania
Pred zapnutím systému skontrolujte všetky pripojenia, aby ste sa uistili, že sú správne a v dobrom stave. Keď je všetko overené, zatvorte panel. Teraz je čas spustiť systém a otestovať ho, aby sa zaručila presnosť meraní.
Výber správnych komponentov
Výber správnych dielov pre váš trojfázový elektromer je kľúčový. Pomáha dobre merať energiu a zvyšuje výkon systému. Tu sú hlavné veci, na ktoré treba myslieť pri výbere komponentov.
Výber vhodného transformátora prúdu (CT)
Výber správneho prúdového transformátora (CT) je životne dôležitý pre presné údaje o energii. Veľkosť CT by mala zodpovedať maximálnemu trvalému výkonu, ktorý systém využíva pri napájacom napätí, často 110 V alebo 220 V. Pre najlepšie výsledky by mal byť pomer otáčok CT medzi 500:1 a 5000:1.
Dimenzovanie záťažového rezistora
Zaťažovací odpor mení prúd CT na napätie, ktoré môže elektromer použiť. Ak chcete zistiť jeho veľkosť, vydeľte najvyšší očakávaný prúd pomerom závitov CT. Potom zistite potrebný odpor pomocou R=V/I a vyberte najbližší odpor so štandardnou hodnotou.
Určenie hodnôt kondenzátora a delenia rezistorov
Pre bežné domáce potreby dobre poslúži 10μF kondenzátor. Rovnakú hodnotu by mali mať aj deliace odpory, ktoré pomáhajú nastaviť referenčné napätie 2,5V pre Arduino. Môžete napríklad použiť dva odpory 100 kΩ.
Kalibrácia a obsluha trojfázového elektromera
Kalibrácia aktuálneho čítania
Na kalibráciu aktuálnej hodnoty použite kalibrovanú záťaž. Môžu to byť klasické žiarovky. Porovnaním zobrazenia glukomera so skutočným zaťažením upravíte faktory mierky. Tým sa zabezpečí správnosť aktuálnych hodnôt.
Monitorovanie spotreby energie
Po kalibrácii môžete sledovať spotrebu energie. Merač zobrazuje prúd, výkon, maximálny výkon a kilowatthodiny pre každú fázu. To umožňuje dobré monitorovanie a riadenie energie.
