Ako overiť výkonnosť testovacej lavice s meracími prístrojmi?

Ako dodávateľ testovacích staníc meračov som dostal veľa otázok o tom, ako overiť výkon týchto šikovných strojov. Keďže sú také dôležité pri zabezpečovaní presného fungovania elektromerov a iných prístrojov, je dôležité pravidelne kontrolovať ich výkon. Podelím sa teda o niekoľko tipov, ako môžete overiť výkon testovacej stolice meračov.

Pochopenie toho, čo robí merací prístroj

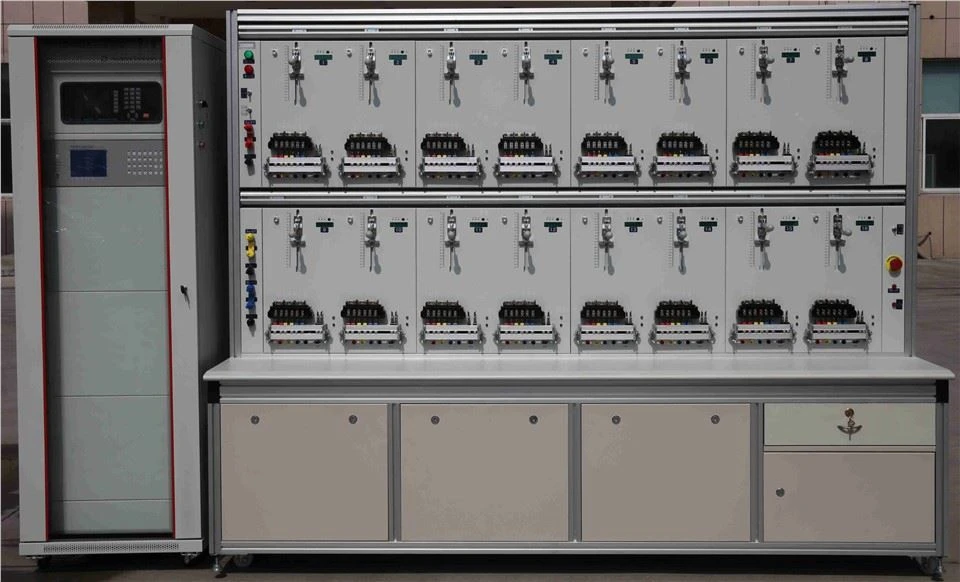

Po prvé, poďme sa rýchlo porozprávať o tom, čo je merací prístroj. ASkúšobná lavica meračaje v podstate zariadenie, ktoré sa používa na testovanie presnosti a výkonu rôznych typov meračov. Patria sem merače energie, elektronické merače a iné prístroje. Dokáže simulovať rôzne elektrické podmienky a merať, ako dobre reaguje testovaný merač.

Sú tam rôzne typy, naprElektronická skúšobná stolica,Vybavenie na testovanie na lavici,Prístrojová skúšobná stolicaaTestovacia stolica na meranie spotreby energie. Každý z nich je navrhnutý pre špecifické potreby testovania, ale všetky majú rovnaký cieľ: zabezpečiť, aby glukomer fungoval tak, ako má.

Nastavenie na overenie

Pred začatím procesu overovania sa musíte uistiť, že máte všetko správne nastavené. Najprv si nájdite stabilné a čisté miesto na umiestnenie testovacej stolice. Mal by byť ďaleko od akýchkoľvek zdrojov elektrického rušenia, ako sú veľké motory alebo transformátory. Tiež sa chcete uistiť, že teplota a vlhkosť v oblasti sú v odporúčanom rozsahu pre testovaciu stolicu.

Ďalej skontrolujte všetky pripojenia. Skontrolujte, či sú všetky káble správne zapojené a či nie sú uvoľnené spojenia. Akékoľvek uvoľnené spojenia môžu pokaziť výsledky testu. Tiež skontrolujte napájací zdroj, aby ste sa uistili, že je stabilný a v rámci špecifikovaného rozsahu napätia a frekvencie pre testovaciu stolicu.

Kalibračné kontroly

Kalibrácia je mimoriadne dôležitá, pokiaľ ide o overenie výkonu meracieho zariadenia. Mali by ste mať vypracovaný plán kalibrácie a nezabudnite ho dodržiavať. Kalibrovaná skúšobná stolica vám poskytne presné a spoľahlivé výsledky.

Na spustenie procesu kalibrácie budete potrebovať nejaké referenčné štandardy. Ide o vysoko presné prístroje, ktoré môžete použiť na porovnanie hodnôt na vašej testovacej stolici. Tieto referenčné štandardy môžete získať od renomovaného kalibračného laboratória.

Keď budete mať svoje referenčné štandardy, môžete začať porovnávať hodnoty. Napríklad, ak testujete výstup napätia na testovacom zariadení, použijete referenčný štandard na meranie skutočného napätia. Potom porovnajte túto hodnotu s hodnotou na vašej testovacej stolici. Ak existuje významný rozdiel, budete musieť upraviť skúšobnú stolicu. Väčšina moderných testovacích stolov má vstavané kalibračné funkcie, ktoré tento proces uľahčujú.

Testovanie presnosti

Presnosť je ďalším kľúčovým faktorom pri overovaní výkonu meracieho zariadenia. Chcete sa uistiť, že merania vykonané na skúšobnom zariadení sú čo najbližšie k skutočným hodnotám.

Na testovanie presnosti môžete použiť rôzne metódy. Jednou z bežných metód je použitie referenčného merača. Pripojte referenčný merač k rovnakému elektrickému zdroju ako merací prístroj testovaný na skúšobnej stolici. Potom porovnajte hodnoty referenčného meracieho prístroja a testovaného meracieho prístroja. Ak je rozdiel medzi týmito dvoma hodnotami v rámci prijateľnej úrovne tolerancie, potom sa skúšobná stolica považuje za presnú.

Ďalším spôsobom, ako otestovať presnosť, je použiť známe zaťaženie. Pripojte záťaž so známym odporom k skúšobnej stolici a zmerajte prúd a napätie. Potom vypočítajte výkon pomocou vzorca P = VI. Porovnajte tento vypočítaný výkon s údajom o výkone na skúšobnom zariadení. Opäť platí, že ak je rozdiel v rámci prijateľnej tolerancie, skúšobná stolica je presná.

Testovanie stability

Rozhodujúca je aj stabilita. Stabilná skúšobná stolica poskytne konzistentné výsledky v priebehu času. Ak chcete otestovať stabilitu vašej testovacej stolice, môžete spustiť sériu testov počas určitého časového obdobia. Môžete napríklad vykonávať merania v pravidelných intervaloch, povedzme každú hodinu, počas 24 hodín.

Zaznamenajte hodnoty do grafu. Ak sú namerané hodnoty všade, potom skúšobná stolica nemusí byť stabilná. Môže sa vyskytnúť problém s vnútornými komponentmi alebo napájaním. Na druhej strane, ak sú hodnoty relatívne konzistentné, potom je skúšobná stolica stabilná.

Testovanie funkčnosti

Okrem presnosti a stability treba otestovať aj funkčnosť testovacej stolice. To znamená skontrolovať všetky vlastnosti a funkcie, aby ste sa uistili, že fungujú podľa očakávania.

Napríklad, ak má vaša testovacia stolica funkciu simulácie rôznych účinníkov, musíte túto funkciu otestovať. Nastavte skúšobnú stolicu na konkrétny účinník a zmerajte skutočný účinník pomocou referenčného prístroja. Porovnajte tieto dve hodnoty, aby ste sa uistili, že sa zhodujú.

Na testovacej stolici by ste mali otestovať aj všetky komunikačné rozhrania, ako napríklad USB alebo Ethernet. Pripojte zariadenie k rozhraniu a uistite sa, že môžete bez problémov prenášať údaje medzi skúšobnou stolicou a zariadením.

Dokumentácia a vedenie záznamov

Počas procesu overovania je dôležité viesť podrobné záznamy. To zahŕňa výsledky testov, akékoľvek úpravy vykonané na testovacom zariadení a dátum a čas testov. Dobrá dokumentácia vám pomôže sledovať výkon testovacej stolice v priebehu času a môže byť užitočná pri budúcej údržbe a riešení problémov.

Na uchovávanie záznamov môžete použiť tabuľku alebo špeciálny softvérový program. Uistite sa, že všetky údaje sú jasne označené a usporiadané spôsobom, ktorý je ľahko pochopiteľný.

Záver

Overenie výkonu meracieho zariadenia nie je jednorazová záležitosť. Je to neustály proces, ktorý si vyžaduje pozornosť na detaily a pravidelné kontroly. Dodržiavaním krokov, ktoré som načrtol vyššie – správne nastavenie, vykonanie kontrol kalibrácie, testovanie presnosti, testovanie stability, testovanie funkčnosti a vedenie dobrých záznamov – môžete zabezpečiť, aby vaša testovacia stolica fungovala čo najlepšie.

Ak hľadáte novú skúšobnú stanicu meračov alebo potrebujete pomoc s procesom overovania, neváhajte a oslovte. Sme tu, aby sme vám poskytli najlepšie riešenia pre vaše testovacie potreby. Či už potrebujete aSkúšobná lavica merača,Elektronická skúšobná stolica,Vybavenie na testovanie na lavici,Prístrojová skúšobná stolica, aleboTestovacia stolica na meranie spotreby energie, vybavili sme vás. Poďme sa porozprávať o vašich požiadavkách a uvidíme, ako vám môžeme pomôcť.
